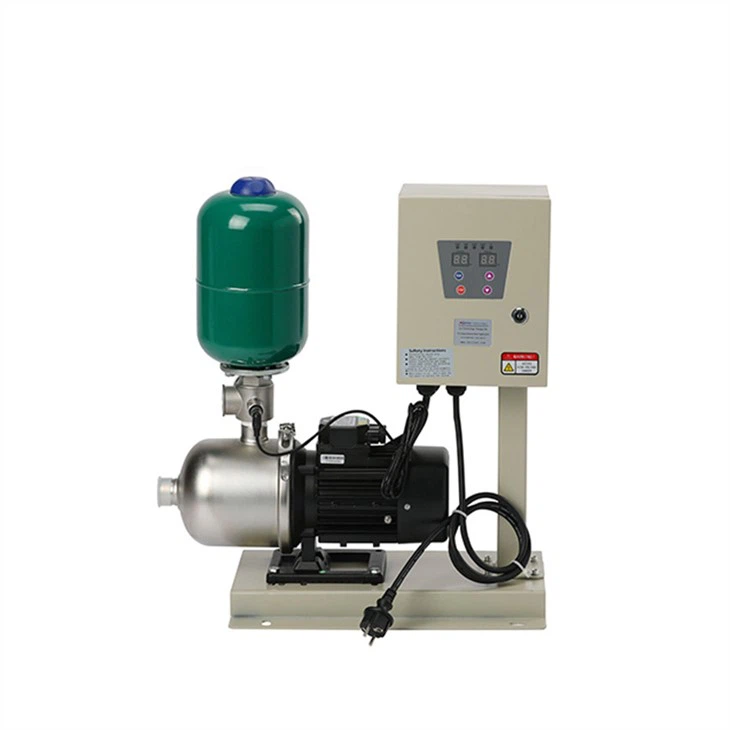

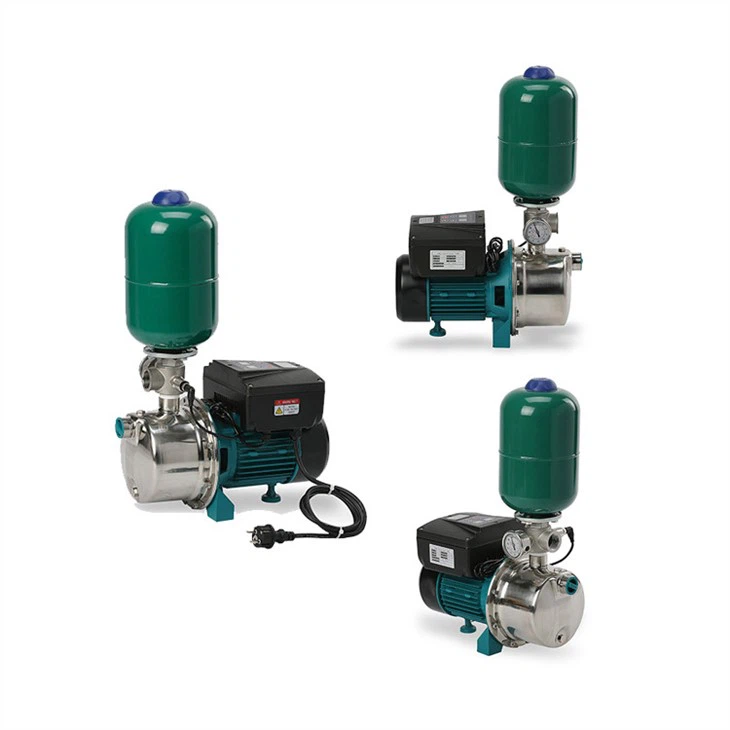

Oberwellenstörungen sind ein häufiges Problem bei Pumpen mit variablem Frequenzantrieb (VFD), die zu verschiedenen Problemen wie Geräteschäden, verminderter Effizienz und elektromagnetischen Störungen führen können. Als Lieferant von VFD-Pumpen, einschließlich der60-Hz-Frequenzumwandlungswasserpumpe,Wasserpumpe mit variablem Frequenzantrieb, UndWasserpumpe mit variabler Frequenz für den HaushaltWir verstehen, wie wichtig es ist, dieses Problem anzugehen. In diesem Blog besprechen wir mehrere wirksame Möglichkeiten zur Reduzierung der harmonischen Störungen einer VFD-Pumpe.
Harmonische Interferenzen in VFD-Pumpen verstehen
Bevor wir uns mit den Lösungen befassen, ist es wichtig zu verstehen, was harmonische Störungen sind und wie sie in VFD-Pumpen auftreten. VFDs verwenden Leistungselektronik, um die Drehzahl des Pumpenmotors durch Variation der Frequenz und Spannung der Stromversorgung zu steuern. Dieser Prozess erzeugt häufig Oberwellen, die ein Vielfaches der Grundfrequenz (normalerweise 50 Hz oder 60 Hz) sind. Diese Oberwellen können zu Verzerrungen in der elektrischen Wellenform führen, was zu einer erhöhten Wärmeentwicklung, einem verringerten Leistungsfaktor und Störungen anderer elektrischer Geräte führt.
1. Einsatz von Leitungsreaktoren
Eine der gebräuchlichsten Methoden zur Reduzierung harmonischer Störungen ist der Einsatz von Netzdrosseln. Netzdrosseln sind induktive Geräte, die zwischen der Stromversorgung und dem Frequenzumrichter installiert werden. Sie tragen dazu bei, die aktuelle Wellenform zu glätten und die Amplitude der Oberwellen zu reduzieren. Durch die Erhöhung der Impedanz des Stromkreises begrenzen Netzdrosseln die Stromänderungsrate und reduzieren so die harmonische Verzerrung.
Es gibt zwei Arten von Netzdrosseln: AC-Netzdrosseln und Zwischenkreisdrosseln. AC-Netzdrosseln sind auf der Eingangsseite des VFD installiert, während DC-Zwischenkreisdrosseln auf dem DC-Bus innerhalb des VFD installiert sind. Beide Arten von Drosseln können harmonische Verzerrungen effektiv reduzieren, Zwischenkreisdrosseln sind jedoch im Allgemeinen wirksamer bei der Reduzierung hochfrequenter Harmonischer.
2. Installation von Oberschwingungsfiltern
Oberwellenfilter sind eine weitere wirksame Lösung zur Reduzierung harmonischer Störungen. Diese Filter dienen dazu, bestimmte harmonische Frequenzen selektiv zu absorbieren oder zu blockieren. Es gibt zwei Haupttypen von Oberschwingungsfiltern: passive Filter und aktive Filter.
Passive Filter bestehen aus Kondensatoren, Induktivitäten und Widerständen, die auf bestimmte harmonische Frequenzen abgestimmt sind. Sie sind relativ einfach und kostengünstig, verfügen jedoch über eine begrenzte Flexibilität und erfordern möglicherweise eine regelmäßige Wartung. Aktive Filter hingegen nutzen eine Leistungselektronik, um die Oberschwingungsströme aktiv auszulöschen. Sie sind teurer als passive Filter, bieten aber eine größere Flexibilität und bessere Leistung.
3. Richtige Erdung und Abschirmung
Eine ordnungsgemäße Erdung und Abschirmung ist für die Reduzierung elektromagnetischer Störungen (EMI), die durch Oberschwingungsströme verursacht werden, unerlässlich. Die VFD-Pumpe sollte ordnungsgemäß geerdet sein, um einen Pfad mit niedriger Impedanz für den sicheren Fluss der Oberschwingungsströme zur Erde bereitzustellen. Dies trägt dazu bei, den Aufbau elektrischer Ladungen zu verhindern und das Risiko eines Stromschlags zu verringern.
Neben der Erdung kann auch eine Abschirmung zur Reduzierung von elektromagnetischen Störungen eingesetzt werden. Zum Anschluss des VFD an den Pumpenmotor und andere elektrische Geräte sollten abgeschirmte Kabel verwendet werden. Die Abschirmung trägt dazu bei, die durch die Oberschwingungsströme erzeugten elektromagnetischen Felder einzudämmen und zu verhindern, dass sie andere elektrische Geräte stören.
4. Auswahl hochwertiger VFDs
Auch die Qualität des VFD selbst kann einen erheblichen Einfluss auf den Grad der harmonischen Interferenzen haben. Hochwertige VFDs sind mit fortschrittlicher Leistungselektronik und Steueralgorithmen ausgestattet, die die Erzeugung von Oberschwingungen minimieren. Bei der Auswahl eines VFD für Ihre Pumpe ist es wichtig, ein Modell zu wählen, das eine niedrige Gesamtharmonische Verzerrung (THD) aufweist.
Einige VFD-Hersteller bieten auch VFDs mit integrierten Funktionen zur Oberschwingungsreduzierung an, z. B. Mehrpulsgleichrichter oder aktive Frontends. Diese fortschrittlichen VFDs können harmonische Störungen erheblich reduzieren, ohne dass zusätzliche externe Geräte erforderlich sind.
5. Überlegungen zum Systemdesign und Layout
Ein ordnungsgemäßes Systemdesign und -layout kann ebenfalls dazu beitragen, harmonische Störungen zu reduzieren. Bei der Installation eines VFD-Pumpensystems ist es wichtig, den VFD und andere elektrische Geräte von empfindlichen elektronischen Geräten fernzuhalten. Dies trägt dazu bei, das Risiko elektromagnetischer Störungen zu minimieren.
Darüber hinaus sollte die elektrische Verkabelung richtig dimensioniert und verlegt sein, um die Impedanz des Stromkreises zu minimieren. Lange Kabelwege und kleine Kabelquerschnitte können die Impedanz des Stromkreises erhöhen und zu einer erhöhten harmonischen Verzerrung führen. Daher wird empfohlen, kurze, dicke Drähte zu verwenden und die Verkabelung nicht parallel zu anderen elektrischen Kabeln zu verlegen.
6. Regelmäßige Wartung und Überwachung
Regelmäßige Wartung und Überwachung des VFD-Pumpensystems sind unerlässlich, um seinen ordnungsgemäßen Betrieb sicherzustellen und harmonische Störungen zu reduzieren. Der VFD sollte regelmäßig auf Anzeichen von Abnutzung überprüft werden und alle fehlerhaften Komponenten sollten sofort ausgetauscht werden.
Die Überwachung der elektrischen Parameter des VFD-Pumpensystems wie Spannung, Strom, Leistungsfaktor und harmonische Verzerrung kann ebenfalls dazu beitragen, potenzielle Probleme frühzeitig zu erkennen. Durch den Einsatz von Netzqualitätsanalysatoren oder anderen Überwachungsgeräten können Sie die Leistung des Systems verfolgen und bei Bedarf Korrekturmaßnahmen ergreifen.
Abschluss
Harmonische Interferenzen sind ein ernstes Problem in VFD-Pumpensystemen, das zu verschiedenen Problemen führen kann. Durch die Implementierung der oben besprochenen Methoden, wie z. B. die Verwendung von Netzdrosseln, Oberschwingungsfiltern, ordnungsgemäßer Erdung und Abschirmung, Auswahl hochwertiger VFDs, ordnungsgemäßer Systemkonstruktion und -auslegung sowie regelmäßige Wartung und Überwachung, können Sie jedoch die harmonischen Störungen wirksam reduzieren und den zuverlässigen Betrieb Ihres VFD-Pumpensystems sicherstellen.
Als führender Anbieter von VFD-Pumpen bieten wir eine breite Palette an Produkten und Lösungen, um Ihre spezifischen Anforderungen zu erfüllen. Unsere Pumpen sind mit modernster Technologie und hochwertigen Komponenten ausgestattet, um optimale Leistung und Zuverlässigkeit zu gewährleisten. Wenn Sie mehr über unsere Produkte erfahren möchten oder Hilfe bei der Reduzierung harmonischer Störungen in Ihrem VFD-Pumpensystem benötigen, kontaktieren Sie uns bitte für eine Beratung. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um die besten Lösungen für Ihre Pumpenanforderungen zu finden.
Referenzen
- „Stromqualität in elektrischen Systemen“ von JC Das
- „Antriebe mit variabler Frequenz: Anwendung, Installation und Fehlerbehebung“ von DW Hart
- „Harmonische und Netzqualität in elektrischen Systemen“ von MH Rashid
